GCHr-12/24 系列
環保氣體/常壓密閉絕緣環網開關設備
GCHr□-12環保氣體/常壓密閉絕緣環網柜，是一種智能、環保、全工況的環保氣體（N2）絕緣環網柜。該系列產品引進先進的設計理念及生產設備，采用先進的加工工藝生產制造，使產品具有體積小、操作簡便、性能優異、安全可靠等特點。
GCHr□-12環保氣體/常壓密閉絕絕緣環網柜是三相交流50Hz，額定電壓12kV電力系統的戶內及戶外的開關設備。在正常使用條件下，只要在氣體絕緣環網柜的技術參數范圍內，它就可以安全、可靠地運行在相應等級的環網及終端配電網中。特別適用于小型配電站、戶外開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道等領域。尤其是高原、潮濕、寒冷、低洼等特殊環境。
正常使用條件
海拔高度：≤4000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
防震水平：水平加速度0.4m/s2，垂直加速度0.15m/s2;
安裝地點傾斜度：不大于3°
風壓：不大于70Pa(相當35m/S);
使用場所：周?chē)諝獠皇芨g性、可燃性氣體及水蒸氣等明顯污染，安裝地點無劇烈震動。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

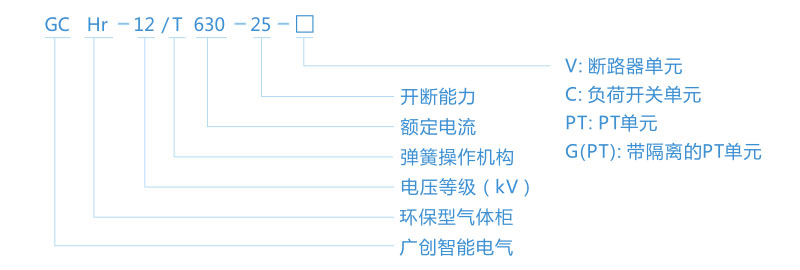

型號含義
產品特點
采用真空滅弧，刀閘式隔離、接地開關。閘刀結構、材料特殊設計，使接地開關具有接地短路關合能力；
密封氣箱防護等級IP67，通過48小時潛水試驗，各項檢測數據滿足要求；
電纜出線采用標準歐式接頭，全密封全絕緣，出線電纜安裝容易，安全可靠；
方便擴展：擴展一個或多個單元，只需通過在主母線上添加可擴展附件即可實現，擴展母線完全絕緣和屏蔽。這項簡單的工作可以在現場方便的進行。
操動機構界面簡單清楚，便于操作，開關機械位置指示及隔離斷口可視，安全性高；
維護方便，打開面板即可進行零件更換和線路檢查；
隔離、接地開關具有獨立的操作孔，并可配程序鎖、掛鎖、電磁鎖等，能有效防止誤操作。
技術參數
| 項目名稱 | 單位 | 斷路器斷路器柜 | 負荷開關負荷開關柜 | |
| 額定電壓 | kV | 12 | 12 | |
| 母線額定電流 | A | 630 | 630 | |
| 額定電流 | A | 630 | 630 | |
| 額定絕緣水平 | 一分鐘工頻耐壓: 對地、相間隔離/斷口 | kA | 42/48 | 42/48 |
| 雷電沖擊耐壓: 對地、相間隔離/斷口 | 75/85 | 75/85 | ||
| 額定有功負載開斷電流 | A | 630 | 630 | |
| 額定閉環開斷電流 | A | 630 | 630 | |
| 額定電纜充電開斷電流 | A | 25 | 25 | |
| 額定短路關合電流 (真空開關/接地開關) | kA | 50/50 | 50/50 | |
| 額定短路開斷電流 | kA | 25 | 25 | |
| 額定短時耐受電流 (主回路/接地開關/接地連接回路) | kA | 25/25/17.32 | 25/25/17.32 | |
| 額定峰值耐受電流 (主回路/接地開關/接地連接回路) | kA | 63/63/43.4 | 63/63/43.4 | |
| 回路/接地開關/接地連接回路 | s | 4/2/2 | 4/2/2 | |
| 機械壽命 | 真空開關 | 次 | 38019 | 63/63/43.4 |
| 隔離/接地開關 | 次 | 5000/2000 | 5000/2000 | |
| 柜型尺寸（寬×深×高） | mm | 450×710×1600 | 450×710×1600 | |
