ZGS11-12/0.4 系列
預裝式美式變電站
ZGS-11-□-12/0.4系列系列預裝式美式變電站系用于7.2kV和12kV環網供電，雙電源供電或終端供電系統中，作為高壓配電計量，補償控制和保護裝置。預裝式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關，二工位負荷開關，后備保護熔斷器及插入式熔斷器；低壓側按用戶要求裝配控制電器，配電電器，補償裝置及電能計量表等。
ZGS-11-□-12/0.4系列預裝式美式變電站可用于室內，又可用于室外，廣泛運用于工業園區，居民小區，商業中心及高層建筑等各種場所。
正常使用條件
海拔高度：≤1000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

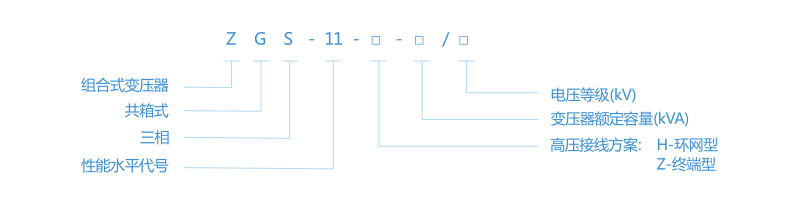

型號含義
技術參數
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | KV | 10/0.4（高壓/低壓） |
| 2 | 最高工作電壓 | KV | 12（高壓側） |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定容量 | KVA | 100-600 |
| 5 | 1分鐘工頻耐壓 | KV | 35 |
| 6 | 雷電沖擊耐壓 | KV | 75 |
| 7 | 冷卻方式 | 油浸自冷 | |
| 8 | 高壓后備熔斷器開斷電流 | KA | 50 |
| 9 | 插入式熔斷器開斷電流 | KA | 2.5 |
| 10 | 環境溫度 | ℃ | -35~+40 |
| 11 | 線圈允許溫度 | K | 65 |
| 12 | 無載調壓 | ±5%±2×2,5% | |
| 13 | 噪聲等級 | db | 50 |
| 14 | 防護等級 | IP43 |
其它說明
體積小，結構緊湊，僅為國內同容量箱變的1/3左右;
全密封、全絕緣，無需絕緣距離，可靠保證人身安全;
既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性;
損耗小，低于國內S9型變壓器損耗;
電纜接頭可操作200A負荷電流,在緊急情況下可作為負荷開關操作,并具有隔離開關的特點;
采用雙熔絲保護，降低了運行成本。插入式熔斷器熔絲為雙敏熔絲(溫度、電流);
采用了△/Y。接法及三相五柱式結構,優點是電壓質量高、中性點不漂移、箱體不發熱、噪音低、防雷性能好。
全密封、全絕緣，無需絕緣距離，可靠保證人身安全;
既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性;
損耗小，低于國內S9型變壓器損耗;
電纜接頭可操作200A負荷電流,在緊急情況下可作為負荷開關操作,并具有隔離開關的特點;
采用雙熔絲保護，降低了運行成本。插入式熔斷器熔絲為雙敏熔絲(溫度、電流);
采用了△/Y。接法及三相五柱式結構,優點是電壓質量高、中性點不漂移、箱體不發熱、噪音低、防雷性能好。
