KYN28-12/24系列
鎧裝移開式交流金屬封閉開關設備
KYN28-12/24系列鎧裝移開式交流金屬封閉開關設備(以下簡稱開關柜)適用于三相交流50Hz、3.6~40.5kV單母線分段系統的成套配電裝置，作為接受和分配網絡電能、并對電路實行控制、保護及監測，廣泛應于電力、冶金、石化、城建等行業中。
本開關柜具有完善的“五防”功能。本開關柜可配置VD4、3AH、EV12、VB2、VS1(ZN63A)、VDS(ZN63C)、ZN18(VK)等斷路器，滿足IEC298、GB3906、GB1984等標準的有關要求。
正常使用條件
海拔高度：≤1000m；
相對濕度：≤95%(日平均值) ≤90%(月平均值)；
地震烈度：≤8級；
使用場所：戶內，沒有火災、爆炸危險、嚴重污染、化學腐蝕、長期劇烈振動等環境場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

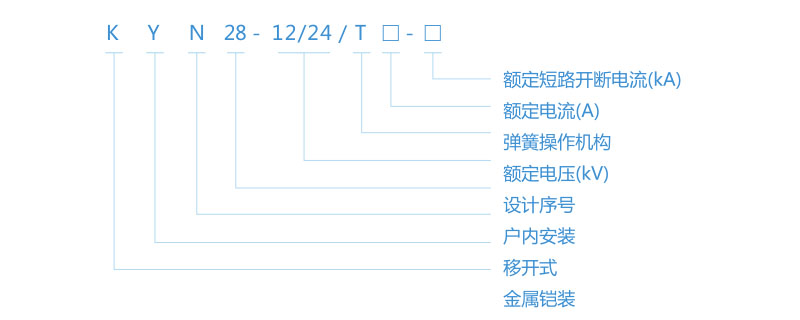

型號含義
產品特點
所有操作均在柜門關閉狀態下進行；
防護等級高，可防止雜物和蟲害侵入；
簡單有效的“五防”閉鎖，防止誤操作；
可配用VS1及VD4等手車式真空斷路器；
更換斷路器簡單，手車互換性能好；
柜體可靠墻安裝、柜前維護，減少占地面積；
電纜室空間充裕、可連接多根電纜；
斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。
技術參數
| 項目名稱 | 單位 | 參數 |
| 額定電壓 | kV | 3.6、7.2、12(24) |
| 額定頻率 | Hz | 50 |
| 額定電流 | A | 630、1250、1600、2000、2500、3150、4000 |
| 4S熱穩定電流(有效值) | kA | 16、20、25、31.5、40 |
| 額定動穩定電流(峰值) | kA | 40、50、63、80、100 |
| 1min額定工頻耐受電壓 | kV | 極間42(65) |
| kV | 斷口48(79) | |
| 雷電沖擊耐受電壓 | kV | 極間75(125) |
| kV | 斷口85(145) | |
| 防護等級 | IP4X |
其它說明
此產品可設計覺有滿足與計算機接口相連，實現電力在線集中檢測與控制的功能。
