GCS 系列
低壓抽出式開關柜
GCS型低壓抽出式開關柜，適用于發電廠、變電站、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心，電容補償等的電能轉換、分配與控制之用。
GCS型低壓抽出式開關柜接通和分斷能力高，動熱穩定性好，結構先進、合理，電氣方案靈活，防護等級高，安全可靠，維護方便，并且具有較高的技術性能指標。
本產品符合IEC60439-1、GB7251.1，GB7251.12、JB/T9661等標準。
正常使用條件
天氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度，例如+20℃時為90％，但應考慮到由于溫度變化，有可能會偶然地產生適度的凝露。
海拔高度≤2000m。
本產品適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24小時）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

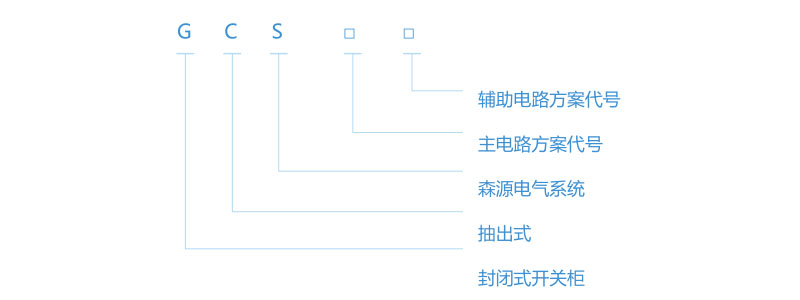

型號含義
產品特點
水平母線采取柜后平置式排列，增強了母線抗短路電流產生的電動力的能力。
抽屜類型分為1/2單元、1單元、3/2單元、2單元、3單元五個尺寸系列，回路額定電流在400A及以下。
每一臺裝置最多能安裝11個單元抽屜或22個1/2單元抽屜。
抽屜具有分、合、試驗、抽出、隔離五個位置，并有明顯標志。
技術參數
| 額定絕緣電壓 Ui | 交流 | 690V、1000V | ||
| 額定工作電壓 Ue | 主電路 輔助電路 |
交流 | 400V、660V | |
| 交流 | 380V、200V | |||
| 直流 | 200V、100V | |||
| 額定脈沖耐受電壓 Uimp | 8KV | 垂直母線額定電流 | 1000V | |
| 過電壓等級 | Ⅲ | 額定峰值耐受電流(0.1S) IPK | 垂直105kA | |
| 污染等級 | 3 | 水平176kA | ||
| 額定頻率 | 50(60)Hz | 額定短時耐受電流(1s) Icw | 垂直80kA | |
| 水平母線額定電流 | Ie≤4000A | 水平80kA | ||
| 外殼防護等級 | IP30、IP40 | 外形尺寸 2200x(400,600,800,1000)x(600,800,1000) | ||
