XM5系列
終端配電箱
XM5系列終端配電箱廣泛應用于市政樓宇、商業建筑、居民用電、工業自動化等低壓用電系統末端配電，適用于交流50HZ,交流單相220V、三相380V及以下，電流100A及以下戶內外照明及動力配電線路，一般分為明、暗裝兩種安裝方式。
箱體材質選用優質電解鋼板或鍍鋅鋼板，板材厚度選用1.2MM規格。根據需求選用不同顏色，表面經過環氧樹脂靜電噴涂處理，美觀耐用。
本產品符合IEC60439.1-1992、GB7251.12-2103、GB7251.3-2017《低壓成套開關設備和控制設備》等。
正常使用條件
相對濕度低于99.5%的環境
防護等級: 按照BS5420與IEC144的IP30要求，可根據需要選擇(IP41、IP44及IP54)
海拔高度: ≤2500m
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

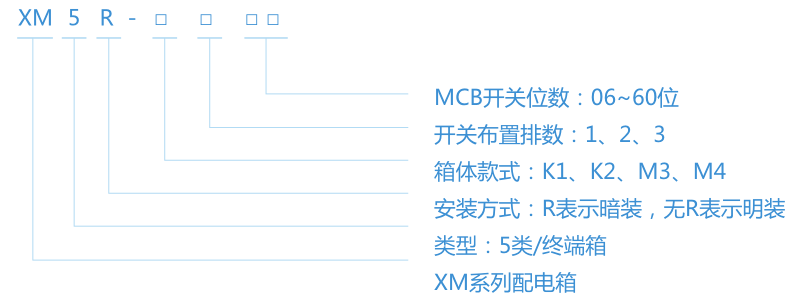

型號含義
產品特點
終端配電箱可安裝施耐德、ABB、西門子及國產品牌等系列模數為18MM的微型斷路器。內部配有中性端子排、接地端子排、DIN標準安裝導軌及支撐附件，與殼體之間采用獨特的連接方式，使得安裝導軌連同斷路器可以一起轉動。箱體備有不同規格。
XM5-K1配電箱尺寸
| 名稱 | 箱底規格mm | 面板規格mm | |
| 暗裝 | 明裝 | (材料ABS） | |
| MX5R-K1 106 | 288*220*90 | 312*240*90 | 312*240*15 |
| MX5R-K1 110 | 324*220*90 | 348*240*90 | 348*240*15 |
| MX5R-K1 113 | 360*220*90 | 384*240*90 | 384*240*15 |
| MX5R-K1 116 | 396*220*90 | 420*240*90 | 420*240*15 |
| MX5R-K1 118 | 450*220*90 | 474*240*90 | 474*240*15 |
| MX5R-K1 121 | 504*220*90 | 528*240*90 | 528*240*15 |
| MX5R-K1 124 | 288*380*90 | 312*405*90 | 312*405*15 |
| MX5R-K1 232 | 360*380*90 | 384*405*90 | 384*405*15 |
| MX5R-K1 242 | 450*380*90 | 474*405*90 | 474*405*15 |
XM5-K2配電箱尺寸
| 名稱 | 箱底規格mm | 面板規格mm | 深度mm | ||
| 寬度 | 高度 | 寬度 | 高度 | ||
| MX5R-K2 106 | 156 | 192 | 181 | 212 | 75 |
| MX5R-K2 110 | 228 | 192 | 253 | 212 | 75 |
| MX5R-K2 113 | 282 | 192 | 307 | 212 | 75 |
| MX5R-K2 116 | 336 | 192 | 361 | 212 | 75 |
| MX5R-K2 118 | 372 | 192 | 397 | 212 | 75 |
| MX5R-K2 121 | 426 | 192 | 451 | 212 | 75 |
| MX5R-K2 124 | 498 | 230 | 523 | 250 | 90 |
| MX5R-K2 232 | 336 | 380 | 361 | 410 | 90 |
| MX5R-K2 242 | 426 | 380 | 451 | 410 | 90 |

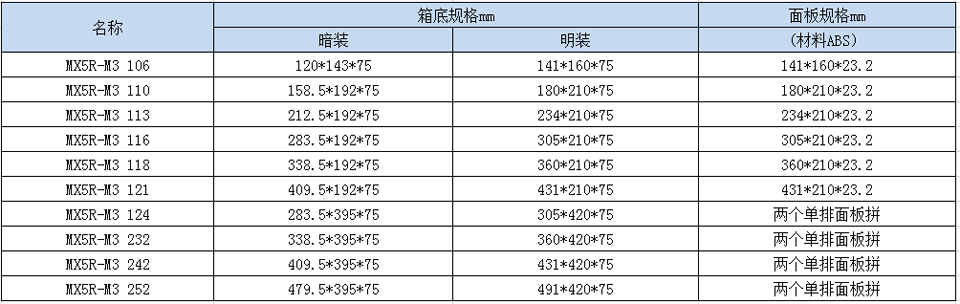

XM5-M3配電箱尺寸

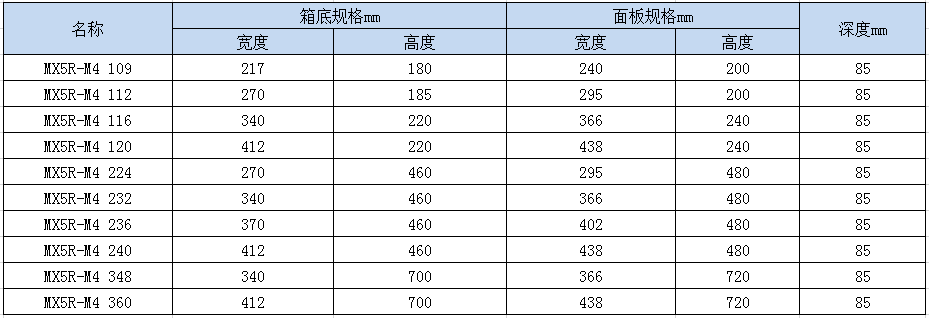

XM5-M4配電箱尺寸
