XM7系列
臨電箱
XM7系列臨電箱是指臨時電力線路、安裝的各種電氣、配電箱提供的機械設備動力源和照明配電設備，按使用場所分為一級配電箱、二級配電箱和三級配電箱。臨電箱實行三相無五線制，三級供電、二級保護(總開關箱、分配電箱、末級開關箱)。箱門上有指定的深色危險標志，配置防水斜頂及安裝支架，達到防雨防潮要求。
箱體材質選用優質電解鋼板或鍍鋅鋼板，板材厚度選用2.0MM規格。根據需求選用不同顏色，表面經過環氧樹脂靜電噴涂處理，美觀耐用。
正常使用條件
相對濕度低于99.5%的環境
防護等級: 按照BS5420與IEC144的IP30要求，可根據需要選擇(IP41、IP44及IP54)
海拔高度: ≤2500m
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

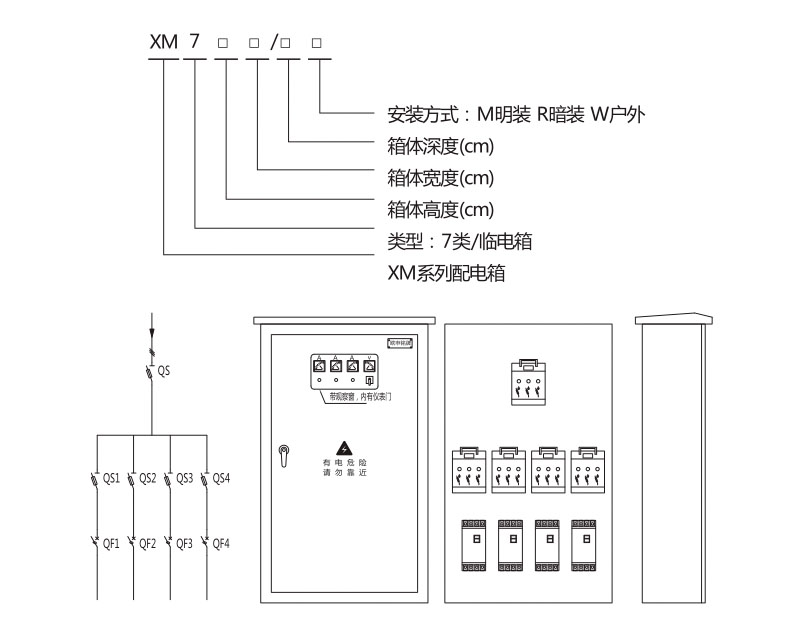

型號含義
產品特點
設計緊湊：以較小的空間容納較多的功能單元。
結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要。
母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠。
各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。
采用高強度阻燃型工程塑料，有效加強了防護安全性能。
柜體可按工作環境的不同要求選用相應的防護等級。
設備運行連續性和可靠性高。
技術參數
| 序號 | 項目名稱 | 單位 | 參數 | |
| 1 | 主電路額定絕緣電壓（AC） | V | 660 | |
| 2 | 主電路額定工作電壓（AC） | V | 380、660 | |
| 3 | 額定頻率 | Hz | 50、60 | |
| 4 | 母線額定 工作電流 |
水平母線 | A | 1600、2500、3150、4000 |
| 垂直母線 | 1000 | |||
| 5 | 額定短時耐受電流(1S) 水平母線 垂直母線 保護母線(PE) 中性母線(N) |
kA | 50、80 50、80 30、48 30、48 |
|
| 6 | 額定峰值耐受電流 水平母線 垂直母線 |
KA | 105、176 105 |
|
| 7 | 防護等級 | IP30、IP40 | ||
