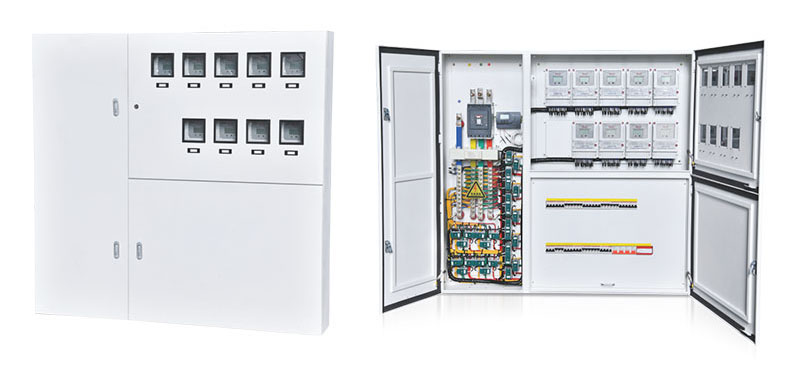

XM4系列
計量箱
XM4系列電表箱廣泛應用于市政樓宇、商業建筑、居民用電、工業自動化等低壓用電系統，適用于交流50HZ,交流單相220V、三相380V及以下，電流630A及以下的戶內外照明及動力配電線路。表箱可分為戶內式安裝及戶外式安裝，箱體內安裝電表部分常規為透視門。
箱體材質選用優質電解鋼板或鍍鋅鋼板，板材厚度選用2.0MM規格。根據需求選用不同顏色，表面經過環氧樹脂靜電噴涂處理，美觀耐用。
本產品符合IEC60439.1-1992、GB7251.12-2013、GB7251.3-2017《低壓成套開關設備和控制設備》等。
正常使用條件
相對濕度低于99.5%的環境
防護等級: 按照BS5420與IEC144的IP30要求，可根據需要選擇(IP41、IP44及IP54)
海拔高度: ≤2500m
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

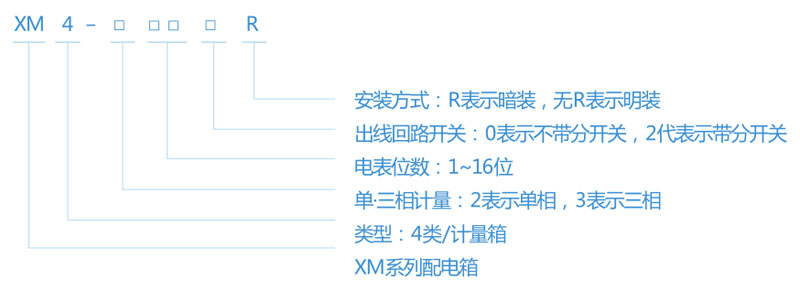

型號含義
產品特點
箱體配有上下進出線孔、封板及安裝底板，可供電局計量要求加裝門鉛封螺絲。箱體尺寸有不同規格選擇，也可非標定制特殊尺寸。電箱(柜)內二次導線采用阻燃環保型耐熱銅質多股導線。二次配線為1.5mm2的絕緣導線（電流回路為2.5mm2)銅芯導線。
所有二次控制線均應有線號標記，線號用白色線號管燙印黑色號碼。并有效固定在導線端頭上。所有門板元件對應所供設備名稱及其操作功能標識，標識為印刷體，標明支路號及相應的控制對象。
計量箱尺寸
| 型號 | 外型尺寸 | ||
| 高度 | 寬度 | 深度 | |
| XM4-2010 | 300 | 220 | 150 |
| XM4-2020 | 320 | 400 | 160 |
| XM4-2030 | 320 | 530 | 160 |
| XM4-2040 | 540 | 400 | 160 |
| XM4-2060 | 540 | 500 | 160 |
| XM4-2080 | 540 | 650 | 160 |
| XM4-2100 | 540 | 780 | 160 |
| XM4-2120 | 540 | 920 | 160 |
| XM4-2062 | 540 | 540 | 160 |
| 型號 | 外型尺寸 | ||
| 高度 | 寬度 | 深度 | |
| XM4-2082 | 780 | 670 | 160 |
| XM4-2102 | 780 | 800 | 160 |
| XM4-2122 | 780 | 930 | 160 |
| XM4-3010 | 400 | 300 | 230 |
| XM4-3020 | 400 | 450 | 230 |
| XM4-3040 | 650 | 550 | 230 |
| XM4-3060 | 800 | 750 | 230 |
| XM4-3080 | 800 | 900 | 230 |
| XM4-3100 | 800 | 1050 | 230 |
