XM3系列
控制箱
XM3系列通用型控制箱按安裝方式可分為落地式安裝及掛墻安裝，按安裝地點可分為戶內式安裝及戶外式安裝。箱體款式靈活多樣，可按需要配裝成不同電氣性能的控制系統。備有上下進出線孔和安裝底板，出線孔出廠時已加蓋密封。
箱體材質選用優質電解鋼板或鍍鋅鋼板，板材厚度選用2.0MM規格。根據需求選用不同顏色，表面經過環氧樹脂靜電噴涂處理，美觀耐用。
本產品符合IEC60439.1-1992、GB7251.12-2103、GB7251.3-2017《低壓成套開關設備和控制設備》等。
正常使用條件
相對濕度低于99.5%的環境
防護等級: 按照BS5420與IEC144的IP30要求，可根據需要選擇(IP41、IP44及IP54)
海拔高度: ≤2500m
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明。

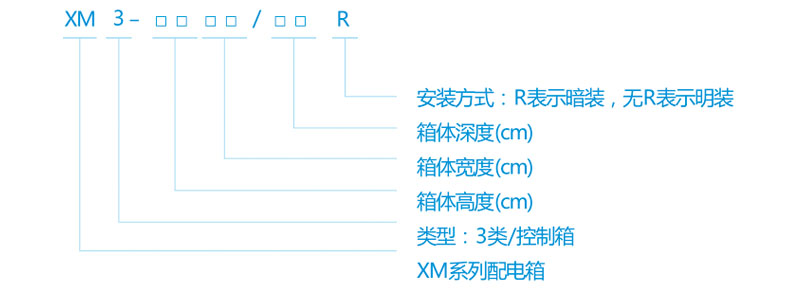

型號含義
產品特點
控制箱內所用二次配線電壓回路為 1.5mm² 的絕緣(電流回路為 2.5mm²） 銅芯導線。各回路有相對獨立的端子排， 預留有不少于 15%的備用端子。二次配件均采用螺釘緊固方式，避免接線插件脫落。二次控制線均應有線號標記，并有效固定在導線端頭上。所有門板元件有所供設備名稱及其操作功能標識固定在門板元件下方。

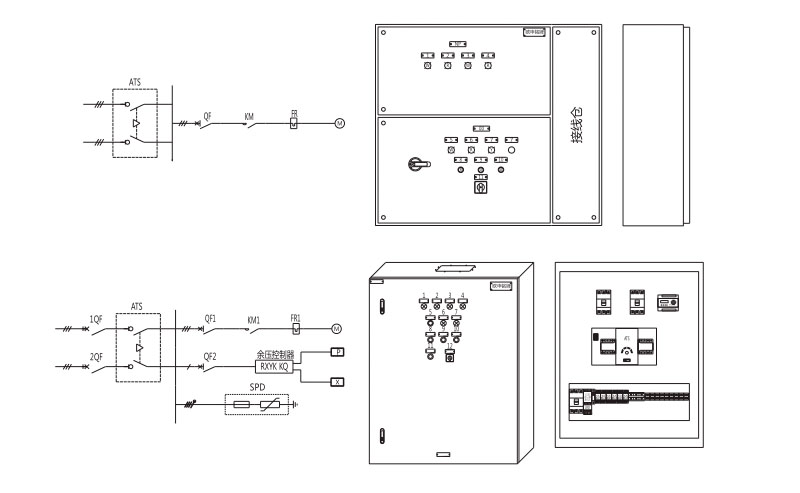

控制箱尺寸
| 型號 | 外型尺寸 | ||
| 高度 | 寬度 | 深度 | |
| XM3-3025/14 | 300 | 250 | 140 |
| XM3-3030/14 | 300 | 300 | 140 |
| XM3-3030/20 | 300 | 300 | 200 |
| XM3-4030/14 | 400 | 300 | 140 |
| XM3-4030/20 | 400 | 300 | 200 |
| XM3-5040/20 | 500 | 400 | 200 |
| XM3-5040/25 | 500 | 400 | 250 |
| XM3-6040/20 | 600 | 400 | 200 |
| XM3-6040/25 | 600 | 400 | 250 |
| XM3-6050/20 | 600 | 500 | 200 |
| XM3-6050/25 | 600 | 500 | 250 |
| 型號 | 外型尺寸 | ||
| 高度 | 寬度 | 深度 | |
| XM3-7050/20 | 700 | 500 | 200 |
| XM3-7050/25 | 700 | 500 | 250 |
| XM3-8060/20 | 800 | 600 | 200 |
| XM3-8060/25 | 800 | 600 | 250 |
| XM3-10080/20 | 1000 | 800 | 200 |
| XM3-10080/25 | 1000 | 800 | 250 |
| XM3-10080/30 | 1000 | 800 | 300 |
| XM3-16860/40 | 1680 | 600 | 400 |
| XM3-17870/40 | 1780 | 700 | 400 |
| XM3-18880/40 | 1880 | 800 | 400 |
| XM3-20880/40 | 2080 | 800 | 400 |
